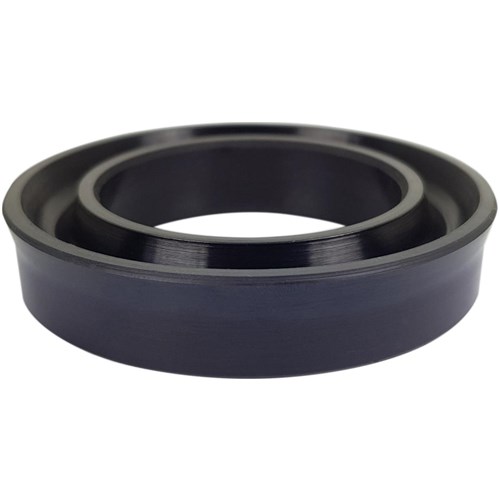

100X125X15 U2 PIERŚCIEŃ USZCZELNIAJĄCY

PRZEZNACZENIE

Siłowniki hydrauliczne.

W zabudowie tłoka i tłoczyska w siłownikach hydraulicznych, jako uszczelniacz zasadniczy.

BUDOWA

Uszczelniacz typu U2 jest to pierścień uszczelniający o budowie symetrycznej.

Charakterystyczna budowa zapewnia stały i równomierny docisk warg uszczelniających na uszczelnianą powierzchnię.

 Pierścienie tego typu stosuje się przy ciśnieniach odrobinę wyższych niż w przypadku uszczelnień technicznych typu U1.

Aby podnieść maksymalne ciśnienie pracy uszczelnienia U2 można zastosować pierścień przeciwwyciskowy.

Pierścień ten sprawia jednak że uszczelnienie traci swoją symetryczną budowę,

 ponieważ jest on dedykowany do konkretnego węzła uszczelniającego.

CHARAKTERYSTYKA I OPIS PRACY

Pierścienie typu U2 posiadają budowę zapewniającą występowanie stałego wstępnego docisku warg uszczelniających do uszczelnianej powierzchni,

 co zapewnia szczelność układu w stanie spoczynku i niskich ciśnieniach.

Za to wraz ze wzrostem ciśnienia następuje zwiększone parcie cieczy na wargi uszczelniające,

 przez co zwiększa się też siłą docisku tych warg do uszczelnianej powierzchni, a więc dodatkowe doszczelnienie układu.

Jeżeli zmodyfikujemy budowę uszczelnienia U2-20x32x8 88NBR poprzez zastosowanie dodatkowego pierścienia przeciwwyciskowego możemy znacznie podnieść maksymalne ciśnienie pracy

 i jednocześnie wysoką sprawność harakterystyczną dla gumowych pierścieni uszczelniających.

Parametry pracy:

• temperatura: -30°C ÷ +100°C
• prędkość liniowa: ≤ 0,5 m/s
• ciśnienie: ≤ 16 Mpa

Materiał 88NBR:

Guma NBR (Nitril-butadieno-kauczuk) o twardości 88 ShA
