10.60X2.40 ORING

O-Ringi

O-ringi to statyczne pierścienie uszczelniające o przekroju kołowym. Jednym z ich najważniejszych zastosowań to uszczelnianie elementów maszyn stacjonarnych oraz siłowników hydraulicznych i pneumatycznych. Pod pewnymi warunkami mogą być również stosowane jako uszczelnienia dynamiczne kierowane do urządzeń wykonujących ruch obrotowy i oscylacyjny. Zależnie od ciśnienia eksploatacyjnego, szerokości szczeliny i twardości mieszanki, o-ringi można zaopatrzyć w pierścienie podporowe zapobiegające wyciskaniu szczelinowemu. O-ringi to najbardziej popularny rodzaj uszczelnienia, który posiada największą gamę wymiarową wśród wszystkich typów uszczelek.

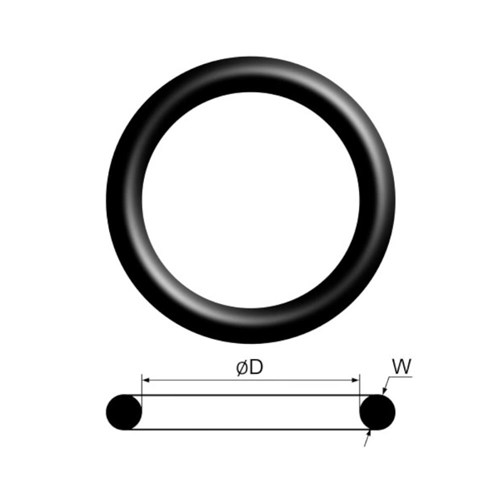

Aby poprawnie wymiarować o-ring potrzebujemy dwie wartości (np. o-ring 20 x 2,5 [mm]):
średnicę wewnętrzną podaną w milimetrach – d1
grubość (średnicę) sznura podaną w milimetrach – d2
Występują w kilku podstawowych wariantach materiałowych. Każdy materiał posiada różne właściwości, przez co można je stosować w różnych gałęziach przemysłu.
Kolejnym ważnym elementem, który daje jeszcze większy wachlarz możliwości jest twardość zastosowanej mieszanki kauczuku. Określa się ją w stopniach Shore’a (°Sh lub ShA). Najbardziej popularna i najczęściej stosowana twardość to 70ShA. W przypadku o-ringów VMQ często możemy spotkać niższą twardość (60°Sh/60ShA), natomiast uszczelnienia z FPM/FKM najczęściej występują twardsze (80°Sh/80ShA).

Oringi NBR
– kauczuk butadienowo-akrylonitrylowy
– najpopularniejszy materiał, z którego wykonywane są oringi.

Wytrzymuje temperatury od -40°C do +100°C, krótkotrwale do +120°C.

Charakteryzują się:
– elastycznością,
– odpornością na oleje, paliwa, smary, płyny hydrauliczne,
– niskim kosztem,
– niskim odkształcaniem się pod wpływem nacisku.

Odporne na:
• oleje i smary, oleje i smary silikonowe, oleje hydrauliczne, oleje roślinne i zwierzęce, alkohole, oleje mineralne,
• płyny hydrauliczne (HFA, HFC), propan, butan (węglowodory alifatyczne), oraz na rozcieńczone kwasy i zasady,
• kompatybilne z płynami: HFA, HFB, HFC (HSA, HSB, HSC).

Nieodporne na:
• płyny hamulcowe na bazie glikoli,
• słaba odporność na działanie ozonu, warunki klimatyczne oraz umiarkowana odporność na warunki termiczne, ale w większości zastosowań nie są to czynniki ograniczające użycie oringów wykonanych z tego najbardziej ekonomicznego materiału,
• silne kwasy, ketony, estry i aldehydy,
• rozpuszczalniki polarne, niepalne płyny hydrauliczne (HFD lub HSD), chlorowane węglowodory aromatyczne.
